Лекция. Принципы объединения сетей на основе
протоколов сетевого уровня
Вопросы лекции
1. Объединение сетей на основе
протоколов сетевого уровня.
2. Принципы маршрутизации
3. Протоколы и алгоритмы маршрутизации.
1.
Объединение сетей на основе
протоколов сетевого уровня
Для объединения нескольких сетей в единую систему,
способную передавать данные между любыми узлами объединенной сети, служит
сетевой уровень.
На сетевом уровне вычислительной сетью будем называть совокупность компьютеров, соединенных между собой в соответствии с одной из стандартных типов топологий и использующих для передачи данных один из протоколов канального уровня, определенный для этой топологии.
Компонентами составной сети могут являться как локальные,
так и глобальные сети.
Основная идея введения сетевого уровня состоит в том, чтобы оставить технологии, используемые в объединяемых сетях в неизменном в виде, но добавить в кадры всех сетей дополнительную информацию - заголовок сетевого уровня, который позволил бы находить на основании этой информации адресата в сети любого типа. Заголовок пакета сетевого уровня имеет унифицированный формат, не зависящий от форматов кадров канального уровня тех сетей, которые могут входить в интерсеть.
Внутри сети доставка данных обеспечивается канальным уровнем,
а доставкой данных между сетями занимается сетевой уровень. Он выбирает
правильный маршрут передачи, чтобы данные достигли нужной сети. Сети
соединяются между собой маршрутизаторами. Сообщения сетевого уровня называют
пакетами.
В функции сетевого уровня входит:
−
передача пакетов между
конечными узлами в составных сетях;
−
выбор маршрута
передачи пакетов, наилучшего по некоторому критерию;
−
согласование разных
протоколов канального уровня, использующихся в смежных подсетях.
На сетевом уровне необходима собственная система адресации,
не зависящая от способов адресации узлов в отдельных подсетях.
Сетевой адрес формируется как пара: номер сети (подсети) и
номера узла.
Основным полем заголовка пакета на сетевом уровне является
номер сети – адресата. Благодаря нумерации подсетей сетевой уровень может
составлять точную карту межсетевых связей и выбирать рациональные маршруты.
2. Принципы маршрутизации
Важнейшей задачей сетевого уровня является маршрутизация – организация доставки пакетов по назначению.

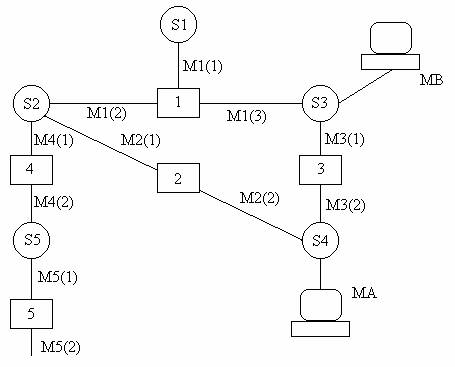

Рассмотрим принципы маршрутизации на примере составной
сети, изображенной на рис.1.
Маршрутизаторы имеют по несколько портов (не менее двух), к
которым присоединяются сети. Каждый порт маршрутизатора можно рассматривать как
отдельный узел сети: он имеет собственный сетевой адрес и собственный локальный
адрес в той подсети, которая к нему подключена. Например, маршрутизатор номер 1
имеет три порта:
S1, S2, S3
– сети, подключенные к портам;
М1(1), М1(2), М1(3) – сетевые адреса этих портов;
Порт М1(1) имеет локальный адрес в сети S1;
Порт М1(2) имеет локальный адрес в сети S2;
Порт М1(3) имеет локальный адрес в сети S3;
S1, S2, … S5
– номера сетей, соединенных маршрутизаторами.
Рис. 1. Принцип маршрутизация в составной сети
Маршрутизатор можно рассматривать как совокупность
нескольких узлов, каждый из которых входит в свою сеть. Как единое устройство
маршрутизатор не имеет отдельного сетевого или локального адреса.
Маршрут – это последовательность марщрутизаторов, которые
должен пройти пакет. В сложных сетях обычно существует несколько альтернативных
маршрутов.
Каждый маршрутизатор выбирает маршрут дальнейшего
следования пакета. Для этого он использует таблицу маршрутизации и указанный
критерий выбора маршрута.
Табл.1 иллюстрирует пример таблицы маршрутизации для
маршрутизатора 4.
Табл. 1. Таблица
маршрутизации маршрутизатора 4.
Номер сети |
Адрес следующего маршрутизатора |
Адрес выходного порта |
Расстояние до сети |
S1 |
M1(2) |
M4(1) |
1 |
S2 |
- |
M4(1) |
0 (подс.) |
S3 |
M1(2) |
M4(1) |
1 |
S4 |
M2(1) |
M4(1) |
1 |
S5 |
- |
M4(2) |
0 (подс.) |
Умолчание |
M5(1) |
M4(2) |
- |
Описание
таблицы маршрутизации по столбцам слева направо:
·
номер сети назначения;
·
сетевой адрес
следующего маршрутизатора (то есть адрес соответствующего порта следующего маршрутизатора),
на который следует направить пакет, чтобы тот передавался по направлению к сети
с данным номером по рациональному маршруту;
·
сетевой адрес
выходного порта – на какой из собственных портов маршрутизатор должен направить
пакет;
·
расстояние до сети
назначения – используется, если в таблице маршрутизации есть несколько строк,
соответствующих некоторому адресу сети назначения.
Под расстоянием понимается значение, определенное при
некоторой метрике и используемое в соответствии с заданным в сетевом пакете
критерием. Этот критерий иногда называют классом сервиса. Расстояние может
измеряться хопами (скачками), временем прохождения пакета по линиям связи,
характеристикой надежности связи на данном маршруте и т. п.
Если марщрутизатор поддерживает несколько классов сервиса
пакетов, то таблица маршрутов составляется и применяется отдельно для каждого вида сервиса (критерия).
Если таблица маршрутизации в случае кркпной сети имеет
слишком большой объем, то для сокращения числа записей в таблице используют
специальную запись «маршрутизатор по умолчанию» (default). Маршрутизаторы в этом случае хранят строки для соседних
сетей. Обо всех остальных сетях в таблице делают одну запись, указывающую на
маршрутизатор, через который пролегает путь ко всем остальным сетям. В нашем
примере таким маршрутизатором для четвертого маршрутизатора является маршрутизатор 5 ( порт М5(1)).То есть
путь ко всем остальным сетям большой сети проходит через этот порт маршрутизатора.
Таблица маршрутизации строят также и для конечных узлов.
Особенности таблиц маршрутизации на конечных узлах:
−
они аналогичны по
структуре таблицам, хранящимся в маршрутизаторах;
−
используются для
оределения того, направляется ли пакет в другую сеть или он адресован какому-либо
узлу данной сети;
−
эти таблицы
маршрутизации чаще строятся вручную.
Табл. 2 содержит пример таблицы маршрутизации для узла А.
Табл2. Таблица маршрутизации конечного узла А.
Номер
сети |
Адрес
следующего маршрутизатора |
Адрес выходного порта |
Расстояние
до сети |
S4 |
- |
MA |
0 |
S3 |
M3(2) |
MA |
1 |
Умолчание |
M2(2) |
MA |
- |
3. Протоколы и алгоритмы
маршрутизации
Цель маршрутизации – доставка пакетов по назначению с
максимизацией эффективности. Маршрут выбирается на основании имеющейся у
маршрутизаторов информации о конфигурации (топологии) сети, длин очередей в
узлах коммутации, интенсивности входных потоков и других факторов, а также на
основании заданного критерия выбора маршрута.
Алгоритмы маршрутизации включают процедуры:
−
измерение и оценивание
параметров сети;
−
принятие решения о
рассылке служебной информации;
−
построение таблиц
маршрутизации;
−
реализация принятых
маршрутных решений.
Таблицы маршрутизации создаются в основном автоматически,
но могут корректироваться и дополняться вручную. Для автоматического построения
таблиц маршрутизаторы обмениваются информацией о связях в сети. При этом
используются специальные служебные протоколы, называемые протоколами маршрутизации.
Протоколы маршрутизации помещают свои служебные пакеты в поле данных пакетов сетевого
или транспортного уровня, то есть используют соответствующие протоколы для
транспортировки своих сообщений. Формально эти протоколы можно отнести к более высокому
уровню, чем сетевой.
Объединение подсетей для создания более сложной (неоднородной) сети можно осуществлять
и средствами канального уровня. Для этого могут быть использованы некоторые
типы мостов и коммутаторов. Однако применение средств канального уровня для
создания сложных сетей имеет существенные ограничения и недостатки. В табл. 3. проводится
сравнение маршрутизаторов и коммутаторов (мостов) с точки зрения их применения
для объединения подсетей.
Табл 3. Сравнение маршрутизаторов и коммутаторов (мостов).
Коммутаторы |
Маршрутизаторы |
Локальные таблицы соответствия IP
– адресов МАС – адресам (физическим). |
Таблицы маршрутизации с номерами сетей. |
Построение таблиц путем пассивного просмотра проходящих
кадров. |
Обмен служебными пакетами с данными о сетях и
маршрутизаторах. |
Учитывается только топология сети. |
Учет не только топологии, но и пропускной способности и
состояния маршрутизаторов. |
Простое определение нужного порта по таблице (скорость). |
Реализация сложных алгоритмов маршрутизации. |
Подвержены широковещательному шторму, проблема с
управлением трафиком. |
Нет широковещательного шторма, быстрее адаптируются к
изменению конфигурации сети, допускают наличие замкнутых контуров в сети. |
Протоколы маршрутизации могут быть построены на основе
разных алгоритмов, отличающихся способами построения таблиц маршрутизации,
способами выбора наилучшего маршрута и др.
Одношаговые алгоритмы маршрутизации
Каждый маршрутизатор определяет только один
шаг маршрута – только следующий (ближайший) маршрутизатор. Окончательный
маршрут складывается в результате работы всех маршрутизаторов, через которые
проходит данный пакет.
Одношаговые алгоритмы, в зависимости от
способа формирования таблиц маршрутизации делятся на три класса:
§
алгоритмы
фиксированной (статической) маршрутизации;
§
алгоритмы простой
маршрутизации;
§
алгоритмы адаптивной
(динамической) маршрутизации.
Алгоритмы фиксированной маршрутизации:
§
все записи в таблице
маршрутизации являются статическими;
§
таблица обычно
создается при загрузке и используется без изменений, пока ее не отредактируют
вручную (если, например, отказал какой-нибудь маршрутизатор);
§
виды таблиц
−
одномаршрутные
таблицы, в которых для каждого адресата задан один путь;
−
многомаршрутные
таблицы, определяющие альтернативные пути для каждого адресата. Должно быть задано
правило выбора одного из маршрутов;
§
приемлем в небольших
сетях с простой топологией или для работы на магистралях крупных сетей (с
простой структурой).
В алгоритмах с простой
маршрутизацией таблица маршрутизации либо вовсе не используется, либо
строится без участия протоколов маршрутизации. Выделяют три типа простой
маршрутизации:
−
случайная
маршрутизация, когда прибывший пакет посылается в случайном направлении, кроме
исходного;
−
лавинная
маршрутизация, когда пакет широковещательно посылается по всем возможным направлениям,
кроме исходного;
−
маршрутизация по
предыдущему мосту, когда маршрут выбирается по таблице, но таблица строится,
как у моста, путем анализа адресных полей, поступающих пакетов.
Алгоритмы адаптивной (динамической) являются самыми
распространенными и обладают следующими свойствами:
−
автоматическое
обновление таблиц маршрутизации после изменения конфигурации сети;
−
обычно задается
интервал времени, в течение которого данный маршрут будет оставаться действительным.
Это время называется временем жизни маршрута;
−
сбор топологической
информации распределен между всеми маршрутизаторами, хотя наметилась тенденция
использования сервера маршрутов – протокол NHRP.
−
обеспечение достаточно
рационального маршрута;
−
простые алгоритмы без
использования большого объема сетевых ресурсов;
−
обладание свойством
сходимости – получение однозначного результата за приемлемое время.
Два типа алгоритмов адаптивной маршрутизации:
−
дистанционно –
векторные алгоритмы;
−
алгоритмы состояния
связей.
В алгоритмах дистанционно – векторного типа каждый
маршрутизатор периодически и широковещательно рассылает по сети вектор,
компонентами которого являются расстояния от данного маршрутизатора до всех
известных ему сетей. Каждый маршрутизатор наращивает расстояния до указанных в
векторе сетей на расстояние до данного соседа. В полученный вектор
маршрутизатор добавляет к нему информацию об известных ему других сетях, а
затем снова рассылает новое значение вектора по сети. В конце концов, узнает
обо всех имеющихся сетях и о расстояниях до них через соседние маршрутизаторы.
Недостатки дистанционно – векторных алгоритмов:
−
хорошо работают только
в небольших сетях, в больших сетях генерируют интенсивный широковещательный
трафик;
−
изменения конфигурации
могут отрабатываться не всегда корректно, так как маршрутизаторы не владеют
точной топологией, а располагают только обобщенной информацией – вектором
дистанций.
Наиболее распространенным протоколом, основанным на дистанционно – векторном алгоритме, является RIP (Routing Internet Protocol).
Алгоритмы состояния связей обеспечивают
маршрутизатор информацией, достаточной для построения точного графа связей
сети. Все маршрутизаторы работают с одинаковыми графами. Вершинами графа
являются как маршрутизаторы, так и объединяемые ими сети, Имеется
широковещательный трафик, но только при изменении состояния связей и пакетами меньшего
объема, чем для алгоритма RIP. В надежных сетях
связи изменяются не часто.Одним из протоколов, основанным на алгоритме
состояния связей является протокол OSPF (Open Shortest Path First) стека TCP/IP.
Функции маршрутизатора
Функции маршрутизатора могут быть разбиты на 3 группы в
соответствии с уровнями модели OSI (рис. 5.3, с.
358).
На нижнем уровне маршрутизатор обеспечивает физические
интерфейсы для подсоединения локальных и глобальных сетей. Каждый интерфейс
(порт) для подключения локальной сети соответствует определенному протоколу канального
уровня (FDDI, Ethernet, Token Ring). Интерфейс с глобальной сетью
обычно определяет только некоторый стандарт физического уровня, над которым в
маршрутизаторе могут работать различные протоколы канального уровня. Например,
с интерфейсом V.35 могут работать протоколы: LAP-B (X.25),
LAP-F (frame relay), LAP-D (ISDN).
Кадры после обработки протоколами физического и канального
уровней освобождаются от заголовков канального уровня. Пакеты, извлеченные из
поля данных кадра, передаются сетевому протоколу.
Сетевой протокол анализирует содержимое полей заголовка
пакета.
Рис.5..3.Функциональная модель маршрутизатора
Пакет отбрасывается, если у него неверная контрольная сумма
(пакет поврежден) или превышено допустимое время пребывания пакета в сети
(пакет устарел, либо является копией другого пакета).
Корректируется содержимое некоторых полей, например,
наращивается время жизни пакета, корректируется контрольная сумма.
Одна из важнейших функций маршрутизатора – фильтрация трафика.
Например, запрет прохождения пакетов из определенных подсетей (анализируются
сетевые адреса) или сообщений определенных прикладных служб (анализируется поле
типа протокола транспортного уровня).
Маршрутизатор может обрабатывать возникающие очереди пакетов
в соответствии с различными дисциплинами обслуживания, например:
−
"первым пришел –
первым вышел" (FIFO);
−
случайное раннее
обнаружение, когда работает принцип FIFO, по при
превышении длины очереди некоторого порога, вновь поступающие пакеты отбрасываются.
На сетевом уровне выполняется основная функция
маршрутизатора – определение маршрута пакета. По номеру сети (в строке таблицы
маршрутизатора) определяется сетевой адрес следующего маршрутизатора и номер
порта, на который нужно передать данный пакет, чтобы он двигался в правильном
направлении. Если в таблице отсутствует запись о сети назначения пакета, и к тому
же нет записи о маршрутизаторе по умолчанию, то данный пакет отбрасывается.
Перед тем, как передать сетевой адрес следующего
маршрутизатора на канальный уровень, необходимо преобразовать его в локальный
адрес той технологии, которая используется в сети, где содержится следующий
маршрутизатор. Для этого сетевой протокол обращается к протоколу разрешения
адресов (Address Resolution
Protocol – ARP). Таблица соответствия локальных
адресов сетевым адресам строится отдельно для каждого сетевого интерфейса.
Вместо таблицы может использоваться способ рассылки широковещательных запросов.
С сетевого уровня вниз, канальному уровню передаются:
−
пакет;
−
локальный адрес
следующего маршрутизатора;
−
номер порта
маршрутизатора.
Далее эта информация передается интерфейсу, определенному
номером порта, и пакет упаковывается в кадр соответствующего формата. В поле
адреса назначения заголовка кадра помещается локальный адрес следующего
маршрутизатора. Готовый кадр передается физическому уровню.
3. Уровень протоколов маршрутизации
Сетевые протоколы активно используют в своей работе таблицу
маршрутизации, но ни ее построением, ни поддержанием ее содержимого не
занимаются. Эти функции выполняют протоколы маршрутизации. Протоколы
маршрутизации реализуются маршрутизаторами. Маршрутизаторы могут выполнять и
другую работу, например, фрагментирование пакетов.
